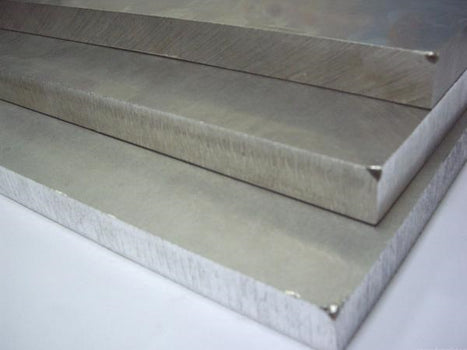

GNEE 5083 H116 Marine Grade álplata (DNV vottuð)er hár-styrkur, tæringarþolinn- álblendi sem er sérstaklega hönnuð fyrir skipasmíði og hafsvæði. Það sameinar framúrskarandi tæringarþol sjós, yfirburða suðuhæfni og framúrskarandi þreytustyrk samkvæmt DNV-viðurkenndum framleiðslu- og gæðaeftirlitsferlum. Þessi álfelgur er mikið notaður ískrokkar, yfirbyggingar, þilfar, úthafspallar, og öðrum burðarvirkjum sjávarhluta þar semendingu, öryggi og þyngdarminnkuneru gagnrýnin.
Inngangur
Álblöndu5083er meðal algengustu einkunna í sjávarútvegi. Þegar unnið er aðH116 skapog í fylgd meðDNV (Det Norske Veritas)vottun, verður það traust val fyriratvinnuskip, flotaskip og mannvirki á hafi úti.
TheH116 skapgefur til kynna að efnið hafi verið álags-hert og glæðað að hluta, sem veitir aukna seiglu og hámarksþéttni fyrir sjávarnotkun.
DNV vottuntryggir að fullu samræmi við kröfur flokkunarfélagsins um rekjanleika, gæðatryggingu og vélrænni frammistöðu.
Helstu eiginleikar
Einstaklega viðnám gegn sjó og andrúmslofti sjávar
Hár togstyrkur og yfirburða þreytuárangur samanborið við venjulegar sjávarblendi
Frábær suðuhæfni með GMAW (MIG), GTAW (TIG) og viðnámssuðuaðferðum
Mikil sveigjanleiki og seigleiki, jafnvel við lágt hitastig
Létt miðað við stál, dregur úr þyngd skipa og bætir eldsneytisnýtingu
DNV vottun tryggir gæði, rekjanleika og samræmi við reglur sjávarflokka
Hentar bæði fyrir nýja skipasmíði og viðgerðar-/endurbyggingarverkefni
Aðalumsóknir
Skipa- og bátaskrokkar (auglýsinga-, sjó-, úthafsstoðskip)
Þilfar og yfirbyggingar
Stífir gúmmíbátar (RIB) og lítil álför
Úthafspallar, ofanverðir og gangbrautir
Flothólfa, pont og sjótankar
Tæringarþolnar-burðarplötur og stífur
Kryógen og lághita-sjávarbúnaður
Efnasamsetning (venjuleg þyngd%)
| Frumefni | Svið (%) |
|---|---|
| Ál (Al) | Jafnvægi |
| Magnesíum (Mg) | 4.0 – 4.9 |
| Mangan (Mn) | 0.4 – 1.0 |
| Króm (Cr) | 0.05 – 0.25 |
| Járn (Fe) | Minna en eða jafnt og 0,4 |
| Kísill (Si) | Minna en eða jafnt og 0,4 |
| Kopar (Cu) | Minna en eða jafnt og 0,1 |
| Sink (Zn) | Minna en eða jafnt og 0,25 |
| Títan (Ti) | Minna en eða jafnt og 0,15 |
| Annað (hvert) | Minna en eða jafnt og 0,05 |
| Annað (samtals) | Minna en eða jafnt og 0,15 |
Samræmist EN 573 og ASTM forskriftum. Raunveruleg samsetning getur verið lítillega breytileg miðað við kröfur framleiðanda.
Vélrænir eiginleikar (venjulegt-H116 skap)
| Eign | Dæmigert gildi |
|---|---|
| Togstyrkur (Rm) | 305 – 350 MPa |
| Afrakstursstyrkur (0,2 Rp) | Stærri en eða jafnt og 215 MPa |
| Lenging (A50) | Stærri en eða jafnt og 10 – 12% |
| hörku (Vickers) | ~80 – 95 HV |
| Þreytastyrkur (10⁷ lotur) | ~80 – 120 MPa |
| Þéttleiki | 2,66 g/cm³ |
| Mýktarstuðull | 69 GPa |
Skapskilgreining og vinnsla
TheH116 skaper sérstaklega þróað fyrir sjávar-ál. Það gefur til kynna að efnið hafi veriðálag-hert og stöðugttil að auka vélrænan styrk og bæta viðnám gegn tæringarsprungum.
Plöturnar eru venjulega stöðugar í gegnlág-hitaglæðingeðanáttúruleg öldrun.
Suða getur dregið örlítið úr styrkleika á hita-svæðum sem verða fyrir áhrifum; notaDNV-samþykkt suðuaðferðir.
Eftir-suðuhreinsun og yfirborðsundirbúningur hjálpa til við að viðhalda tæringarþol.
Eðlis- og varmaeiginleikar
| Eign | Gildi |
|---|---|
| Bræðslusvið | 590 - 640 gráður |
| Varmaleiðni (20 gráður) | ~121 W/m·K |
| Rafmagnsviðnám (20 gráður) | 0.047 ×10⁻⁶ Ω·m |
| Hitastækkunarstuðull (20–100 gráður) | 23.6 µm/m·K |
Framleiðslustaðlar og vottun
Staðlar:EN AW-5083 (EN 573 / EN 755), ASTM B209 / B928, ISO 6361
Vottun:DNV efnisvottun sem staðfestir samræmi við flokkunarreglur fyrir álplötur í sjó
Lögð fram skjöl:
EN 10204 3.1 / 3.2 vottorð
Mill Test Reports (MTR)
Samþykkisbréf DNV
Forskriftir um suðuaðferð (WPS)
Skrár um ó-eyðandi próf (NDT) (þar sem þess er krafist)
Málsvið og framboðseyðublöð
| Form | Þykktarsvið | Dæmigert breidd | Dæmigert lengd |
|---|---|---|---|
| Plata | 3 mm – 200 mm | allt að 2,5–4,0 m | allt að 12 m (sérsniðin skurður) |
| Blað | 0,5 mm – 6 mm | allt að 2,5 m | Spóla eða skera-í-lengd |
| Þungur plata | 80 mm – 200 mm | Takmarkað af millj | Samkvæmt pöntun |
Stærri þykkt gæti þurft sérhæfðan velti- eða smíðabúnað.
Suða, tilbúningur og yfirborðsmeðferð
Suðu:MIG/TIG og kafbogasuðu eru almennt notuð. Ráðlagðir fyllingarmálmar:ER5356 eða ER5183fyrir styrk og tæringarþol.
Myndun:Framúrskarandi kaldformleiki; fylgdu leiðbeiningum framleiðanda um beygjuradíus til að koma í veg fyrir sprungur.
Vinnsla:Notaðu skörp verkfæri og stjórnaðan skurðarhraða til að forðast vinnuherðingu.
Yfirborðsmeðferð:Anodizing, krómumbreytingarhúð eða málningarkerfi í sjávar-gráðu auka tæringarvörn. Gakktu úr skugga um rétta fituhreinsun fyrir húðun.
Gæðaeftirlit og prófun (fyrir DNV vottun)
Efnasamsetning greining
Vélrænar prófanir (tog, sveigjanleiki, lenging) bæði í lengdar- og þverstefnu
Hörkupróf
Ómskoðun eða geislaskoðun (fyrir þykkar plötur)
Hvirfilstraums- og yfirborðsprungugreining eftir þörfum
Mál- og sjónskoðun
Kostir samanborið við aðrar málmblöndur
Á móti. 5086:Örlítið meiri styrkur með svipaða tæringarþol
Á móti. 6061:Frábær suðuhæfni og sjótæringarþol
Vs. Stál:Létt,-ryðlaus og auðveldari tæringarvörn, þó minni stífni
Meðhöndlun, geymsla og öryggi
Geymið plöturnar flatar og vel-studdar til að koma í veg fyrir aflögun
Forðist beina snertingu við stál eða aðra ólíka málma
Geymið þurrt og þakið til að koma í veg fyrir oxun
Notaðu viðeigandi persónuhlíf við vinnslu og suðu
Pöntun og rekjanleiki
Þegar pantað er fráGNÍ, vinsamlegast tilgreinið:
Blöndun:5083
Skapgerð:H116
Mál: þykkt, breidd og lengd
Nauðsynleg vottorð:DNVogEN 10204 3.1/3.2
Kröfur um yfirborðsáferð og samhæfni við suðu
GNÍ, a leiðandi kínverskur birgir á áli í-flokki í sjó, veitirDNV-vottaðar 5083 H116 álplöturframleitt samkvæmt alþjóðlegum stöðlum - sem tryggir áreiðanlega afköst, fullan rekjanleika og langvarandi-endingu í krefjandi sjávarumhverfi.
